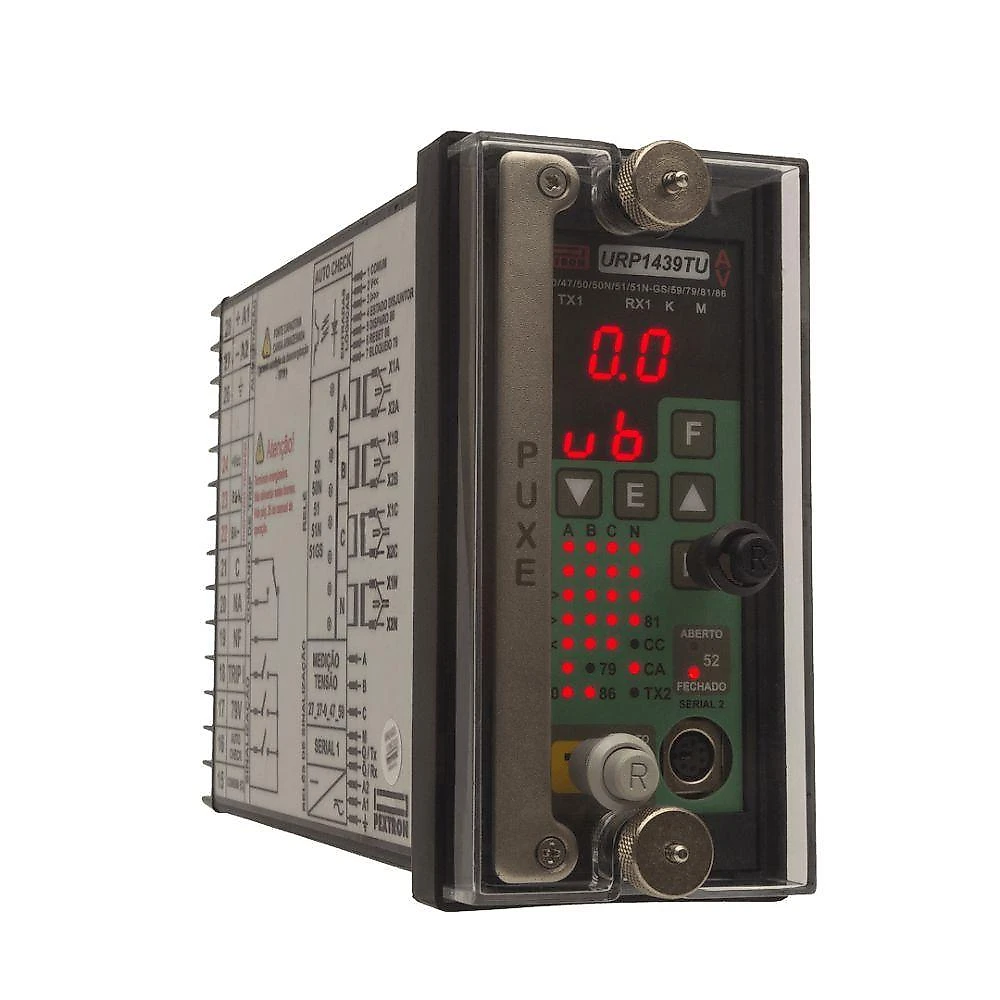

- Relé de Proteção Pextron URP 1439TU Sobrecorrente Subtensão Subfrequência 72/250VCA/VCC Bivolt O Relé de Proteção URP 1439TU da Pextron é um dispositivo multifunção projetado para proteção e controle avançado em cabines primárias e subestações.
Ele oferece um conjunto completo de funções de proteção, incluindo sobrecorrente, subtensão, subfrequência e falta à terra, conforme padrões ANSI.
Seus recursos de monitoramento, como oscilografia, registro de eventos e perfil de carga, permitem uma análise detalhada do sistema elétrico.
Com comunicação MODBUS RTU via portas RS232 e RS485 e construção robusta com proteção por resina, é uma solução confiável para automação e segurança em ambientes industriais.
Vantagens e diferenciais Proteção Multifunção com funções de sobrecorrente, subtensão, subfrequência, falta à terra e sequência de fases conforme padrões ANSI.
Monitoramento Avançado com oscilografia, registro de eventos, perfil de carga e memória de massa para análise detalhada do sistema.
Comunicação Integrada via portas RS232 e RS485 com protocolo MODBUS RTU, compatível com software gratuito de parametrização.
Construção Robusta com circuitos protegidos por resina contra umidade e atmosfera agressiva, permitindo instalação em painéis ao tempo.
Segurança Operacional com relé extraível a quente, que curto-circuita o secundário dos TCs, e supervisão da continuidade da bobina de disparo.
Especificações Técnicas Fabricante: Pextron Modelo: URP 1439TU Tipo de Produto: Relé de Proteção Funções de Proteção: ANSI 50/51 (Sobrecorrente de fases), ANSI 50N/51N (Sobrecorrente de neutro), ANSI 51GS (Sobrecorrente temporizada de fuga à terra), ANSI 27 (Subtensão de fases), ANSI 59 (Sobretensão de fases), ANSI 81 (Subfrequência), ANSI 47 (Sequência de fases de tensão), ANSI 48 (Reversão ou falta de fases), ANSI 27-0 (Subtensão do circuito de alimentação auxiliar CA ou CC) Funções de Medição: Corrente de fases, Corrente de neutro, Tensão de fase, Frequência Funções de Controle e Sinalização: ANSI 79V (Rearme por tensão), ANSI 79F (Rearme por frequência), ANSI 86 (Bloqueio de fechamento de disjuntor), ANSI 30 (4 displays LED e 34 LEDs de sinalização) Bloqueio do Elemento Instantâneo: Através da detecção de corrente de inrush pela 2ª harmônica (partida de carga fria) Entradas Lógicas: 1 para bloqueio de subtensão V>> (ANSI 50 e 50N), 1 para estado do disjuntor (ABERTO/FECHADO), 1 para disparo de bloqueio (ANSI 86), 1 para reset de bloqueio (ANSI 86), 1 para rearme de tensão (ANSI 79V ou ANSI 79F) Saídas de Relé: 3 saídas para comando de TRIP para bobina de abertura (BA), comando de TRIP (contato reversível) e comando de REARME (NA) Saídas Auxiliares: 2 saídas para sinalização para comando de TRIP através da unidade de corrente (NA) e sinalização para AUTO-CHECK (NA ou NF) Funções de Monitoramento: ANSI 74 (Supervisão da continuidade da bobina de disparo do disjuntor), ANSI 98 (Oscilografia - 8 oscilogramas de 21 ciclos, 12 amostras por ciclo), Registro de eventos (128 pontos), Registros de corrente máxima de fase, corrente de neutro, tensão mínima de fase e tensão máxima de fase, Perfil de carga para 960 pontos programáveis, Memória de massa Comunicação: Porta serial RS232 frontal e RS485 traseira com protocolo MODBUS RTU Software: Aplicativo gratuito para parametrização, monitoramento, coleta de oscilografia e acesso a memória de massa Fonte e Disparador: Fonte capacitiva para falta momentânea da alimentação auxiliar, Disparador capacitivo para fornecer energia para TRIP de disjuntor Características Físicas: Relé extraível a quente, curto-circuita o secundário dos TCs, Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating) Alimentação Auxiliar: 72 … 250Vca/Vcc Interface: 06 teclas de programação / testes / reset Garantia: 3 Observações importantes As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada.
